射水抽氣器

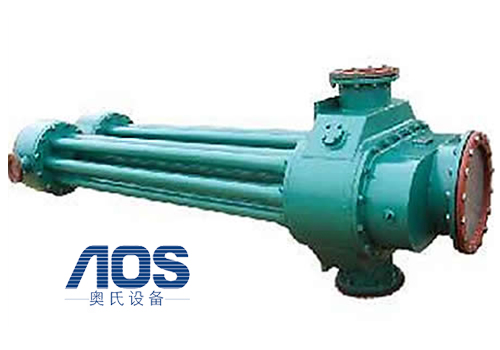

雙通道射水抽氣器


射水抽氣器

一

、產品用途

　　該產品系射水抽氣器之最新型式

，用于火力發電抽吸凝汽器真空和其它需要抽真空的設備之用
。
　　適用范圍：3MW～600MW機組的舊水抽改造
，汽抽改水抽
，或者新機組配套使用
。

二

、特點

  1. 本型式射水抽氣器具有結構簡單

    ，安全可靠
    ，壽命長
    ，噪音低投資少是真空泵投資的十分之一。

  2. 對工作水質要求低

    ，通流部件采用特殊處理
    ，不結鹽垢。

  3. 有很好的啟動性

    ，能耗少
    ，效率高，建立真空快
    。

  4. 可實現余速利用

    ，抽吸軸封加熱器氣體。

三

、產品規格及常規配套表：

抽氣器型號
抽氣量
（吸入室壓力0.004MPa）
配套射水泵
適用于汽輪機組容量
泵
電機
TDA－N3
7.0Kg/h
IS80-50-200A
Y160M1-2
3MW及以下
Q60m3/h H40m
11KM
TDA－N6
8.5Kg/h
IS100-65-200B
Y160L-2
6MW
Q90m3/h H39m
18.5KM
TDA－N12
10.5Kg/h
IS100-65-200B
Y160L-2
12MW
Q90m3/h H39m
18.5KM
TDA－N15
12.5Kg/h
IS125-80-200B
Y180M-2
15MW～25MW
Q139m3/h H38m
22KM
TDA－N25
16Kg/h
IS125-80-200A
Y200L1-2
25MW～50MW
Q150m3/h H44m
30KM
TD－18
22Kg/h
200s-42
Y225M-2
50MW（方案一）
Q280m3/h H42m
45KM
TD－32
34Kg/h
250S-39A
Y250M-4
50MW（方案二）
Q420m3/h H37m
55KM
TD－40
40Kg/h
250S-39
Y280S-4
100MW～135MW
486m3/h H39m
75KM
TD－60
60Kg/h
250S-65A
Y315S-4
150MW
Q540m3/h H50m
110KM
TD－90
90Kg/h
350S-44A
Y315L1-4
200MW
Q984m3/h H39m
160KM
TD－100
100Kg/h
350S-44
Y355M1-4
300MW（配二臺）
Q1260m3/h H44m
220KM
TD－100
100Kg/h
350S-44
Y355M1-4
600MW（配三臺）
Q1260m3/h H44m
220KM

四

、技術說明

  1. 用戶提供機組容量舊抽氣器型號、技術參數

    ，原射水泵
    、電機參數。

  2. 確定更換目的：是以提高真空為主

    ，還是保持目前真空以降低耗功為主
    。

  3. 提供原抽氣器進水管徑、空氣管徑及標高

    ，以便我方生產的射水抽氣器參照?qǐng)?zhí)行
    ，安裝時方便省時，減少勞動強度
    。

  4. 改造前供方提供改造方案

    、效益分析報告一份、安裝圖一份
    ，作為用戶參考文件
    。

五

、安裝說明

  1. 抽氣器本體出廠前已經過0.5MPa水壓試驗和干空氣抽吸試驗

    ，安裝后應確保連接法蘭，真空表接頭等處嚴密不漏。

  2. 抽氣器進氣管與凝汽器空氣管連接長度應盡量短

    ，以降低抽氣阻力
    。

  3. 抽氣器安裝應垂直

    ，各段在組合時應嚴格對中
    ，支撐支架應穩固。

  4. 抽氣器安裝高度適中

    ，減少壓力損失
    ，排水管插入水箱深度以300mm為宜。

  5. 閉式循環因水箱水溫逐漸升高

    ，需要定時補充冷卻水該冷卻水盡可能補到水泵進口處
    ，充分發揮其冷卻效果。

  6. 開式循環其出口管應盡量短

    ，彎頭最好不超過一只
    ，并采用大半徑彎頭
    ，其水平管段應向外傾斜
    ，其傾斜度〉3/1000mm管道插入循環水出水管內應接有向出水方向的彎頭一只，以利氣水混合排出
    。

  7. 當每臺機組僅安裝一臺抽氣器時

    ，空氣管路不必過高，當安裝兩臺抽氣器時
    ，為避免水箱的水徑備用抽氣器逆止閥返入凝汽器其空氣連通管高度>13m
    。
