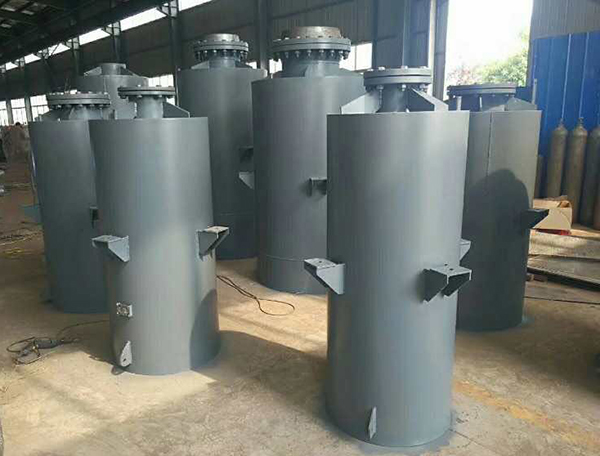

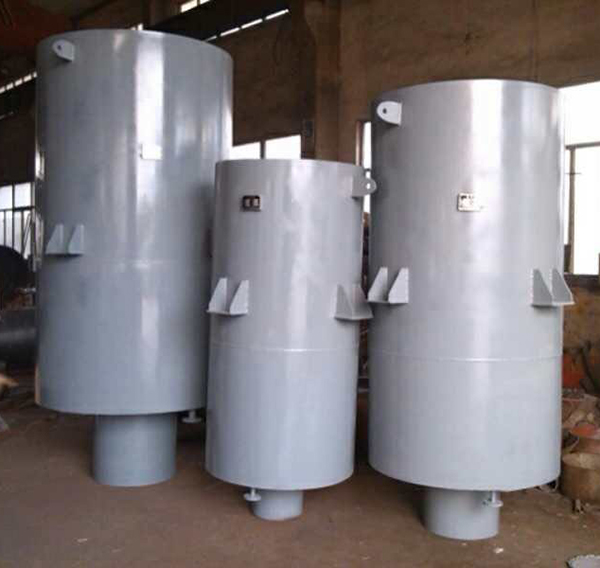

復合型蒸汽排放消音器/蒸汽排放消聲器
產品說明
鍋爐消聲器是根據抗、噴
、阻復合消聲原理研制
，具有消聲量大、體積小
、重量輕及安裝方便等優點
。鍋爐消聲器主要應用于發電廠電站、熱電公司
、石油化工
、鋼鐵冶金、造紙印染
、紡織
、礦山等工礦企業的蒸汽鍋爐點火排汽消聲
，蒸汽安全閥排汽消聲
、鍋爐沖管消聲、背壓式汽輪機排汽消聲
、高壓除氧器設備排汽消聲以及熱力系統蒸汽設備排放消聲降音。
鍋爐消聲器是阻止聲音傳播而允許氣流通過的一種器件
，是消除蒸汽排放動力性噪聲的重要措施
。衡量鍋爐消聲器的好壞，主要考慮以下三個方面：
1
、鍋爐消聲器的消聲量能滿足《工業企業噪聲衛生標準》的要求；
2
、鍋爐消聲器的適應性能
；（即適應低中頻譜寬帶和高溫高壓等）
3、鍋爐消聲器的結構性能
。（尺寸合理、造價低
、壽命長等）
鍋爐蒸汽不僅高溫高壓,且排放頻帶寬,僅靠小孔消聲是不行的,我廠鍋爐排汽消聲器是根據抗、噴
、阻復合消聲原理所研制
，具有消聲量大
、適應頻帶寬
、針對性設計(低壓、中壓
、次高壓
、高壓、超高壓
、亞臨界
、超臨界等參數的各種鍋爐
、容器管道排汽放空)制造及安裝方便的優點
。
鍋爐消聲器工作原理是將高溫高壓蒸汽及低壓蒸汽在消聲器內經一次擴容降壓后進入二次降壓體經大容積擴容降壓形成低壓或超低壓蒸汽后噴出后再經降壓體外的一只組合型多材料復合結構的阻聲吸音罩再次消聲降音后排向大氣中。該型式工業消聲降噪設備具有安全系數高
、消聲值大、設備外形尺寸小
、重量輕及安裝方便等優點
。
一、產品用途及特點
本公司所生產的鍋爐消聲器產品是用于治理風機對環境所導致空氣動力性噪聲的消聲裝置
。供各類離心式及通風機進
、出風道的消聲之用
。
工業用風機
，屬連續運轉之設備。國際標準化組織（ISO）對此類設備所規定的噪聲標準為≤90分貝
，我國的新標準與此相同，這也是工業企業連續性噪聲達標的依據
，但在不采用消聲措施的情況下
，風機進出風口向環境所射出的噪聲可達110～120分貝，大大超過了達標要求
。
該鍋爐消聲器系列產品為阻抗聲流型。本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的頻特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據
，同時采用了具有較大吸聲材料飾面的狹矩形通道
，以增強吸收效果。本產品采用了對高
、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構
，同時在阻式通道中采用了高頻及低頻兩種消聲區
，用以最大限度地增寬消聲頻帶，以實現良好的消聲效果。
本產品當用戶按要求安裝后
，其極限噪聲級將不超過85～90分貝。
二
、消聲器產品系列及外形尺寸
序號 | 型號 | 風機銘牌風量
（萬m3/h） | 公稱尺寸 | 參考重量
（kg） | 電站鍋爐應用舉例（供訂貨參考） |
B | H |
1 | GF-5 | 4～6 | 1.2 | 1.6 | 1750 | N6型汽輪機、35T/H鍋爐送風機進風 |
2 | GF-7 | 6～7 | 1.2 | 2.4 | 2400 | N12型汽輪機 、60T/H鍋爐送風機進風 |
3 | GF-10 | 8～12 | 1.6 | 2.4 | 2950 | N25型汽輪機、120T/H鍋爐送風機進風 |
4 | GF-13 | 11～15 | 2.0 | 2.4 | 3400 |
|
5 | GF-18 | 15～20 | 2.4 | 2.4 | 4400 | N50型汽輪機 、220T/H鍋爐送風機進風 |
6 | GF-20 | 18～23 | 2.0 | 3.4 | 4650 |
|
7 | GF-23 | 20～25 | 2.0 | 4.0 | 5500 | N100 、N125型汽輪機 、
400T/H、410T/H鍋爐送風機進風 |
8 | GF-25 | 23～29 | 2.8 | 3.2 | 5850 |
|
9 | GF-35 | 30～42 | 4.0 | 3.0 | 7200 |
|
10 | GF-45 | 38～50 | 4.0 | 3.2 | 10500 | N200型汽輪機 、670T/H鍋爐送風機進風 |
11 | GF-50 | 45～60 | 4.8 | 4.0 | 13600 |
|
12 | GF-60 | 50～70 | 5.2 | 4.0 | 14400 | N310型汽輪機 、1000T/H鍋爐軸流式送風機進風 |
13 | GF-70 | 60～85 | 5.0 | 4.0 | 18500 |
|
14 | GF-90 | 75～100 | 5.5 | 5.5 | 21000 |
|
15 | GF-100 | 90～115 | 5.6 | 6.0 | 23000 |
|
